Плавучий пульпопровод

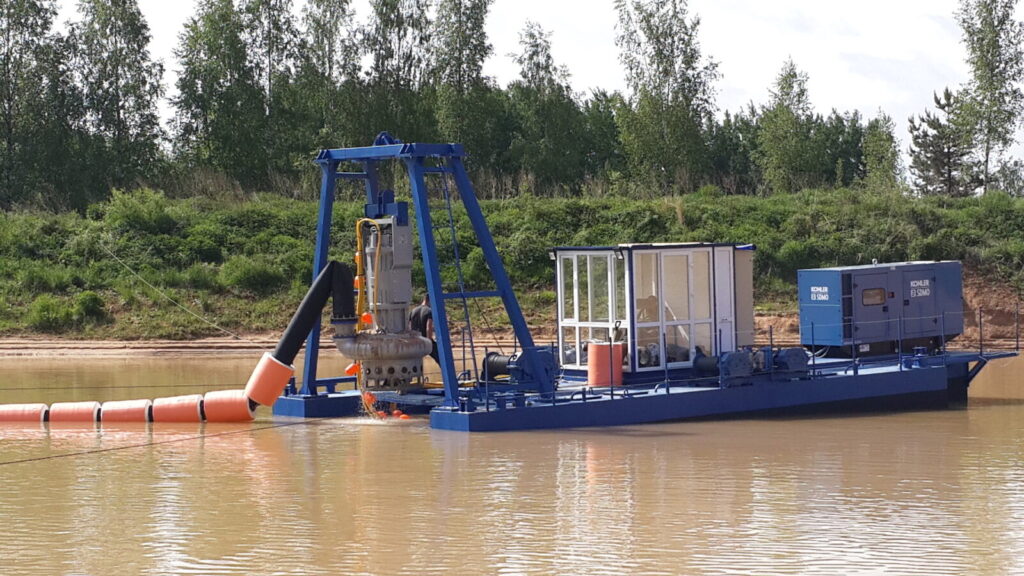

Плавучий пульпопровод, труба плавающая, или плавающий пульпопровод, предназначен для транспортировки пульпы разного характера путем соединения с электрическим земснарядом (напорным пульпопроводом) и береговым пульпопроводом.

Преимущества плавучего пульпопровода:

  • мобильность и маневренность;
  • быстрый монтаж;
  • долгий срок службы;
  • является несущей конструкцией для крепления питающего и контрольных кабелей.

При подборе внутреннего диаметра трубы плавучего пульпопровода для земснаряда стоит учитывать:

  1. Производительность насоса (куб.м/час).
  2. Дальность транспортировки пульпы (диаметр влияет на снижение производительности).

В зависимости от сложности задачи и бюджета можем предложить эффективные решения плавучей трубы:

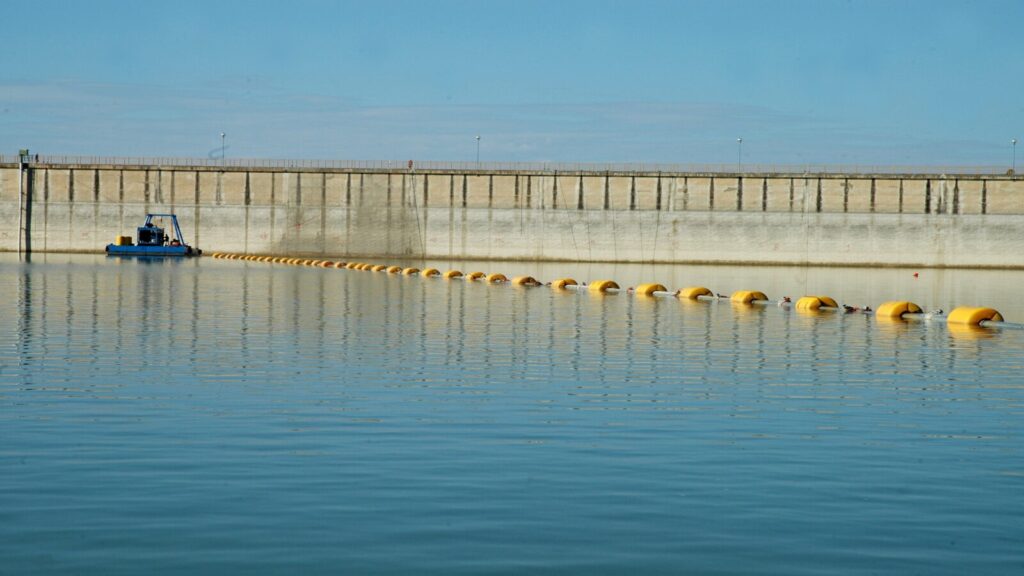

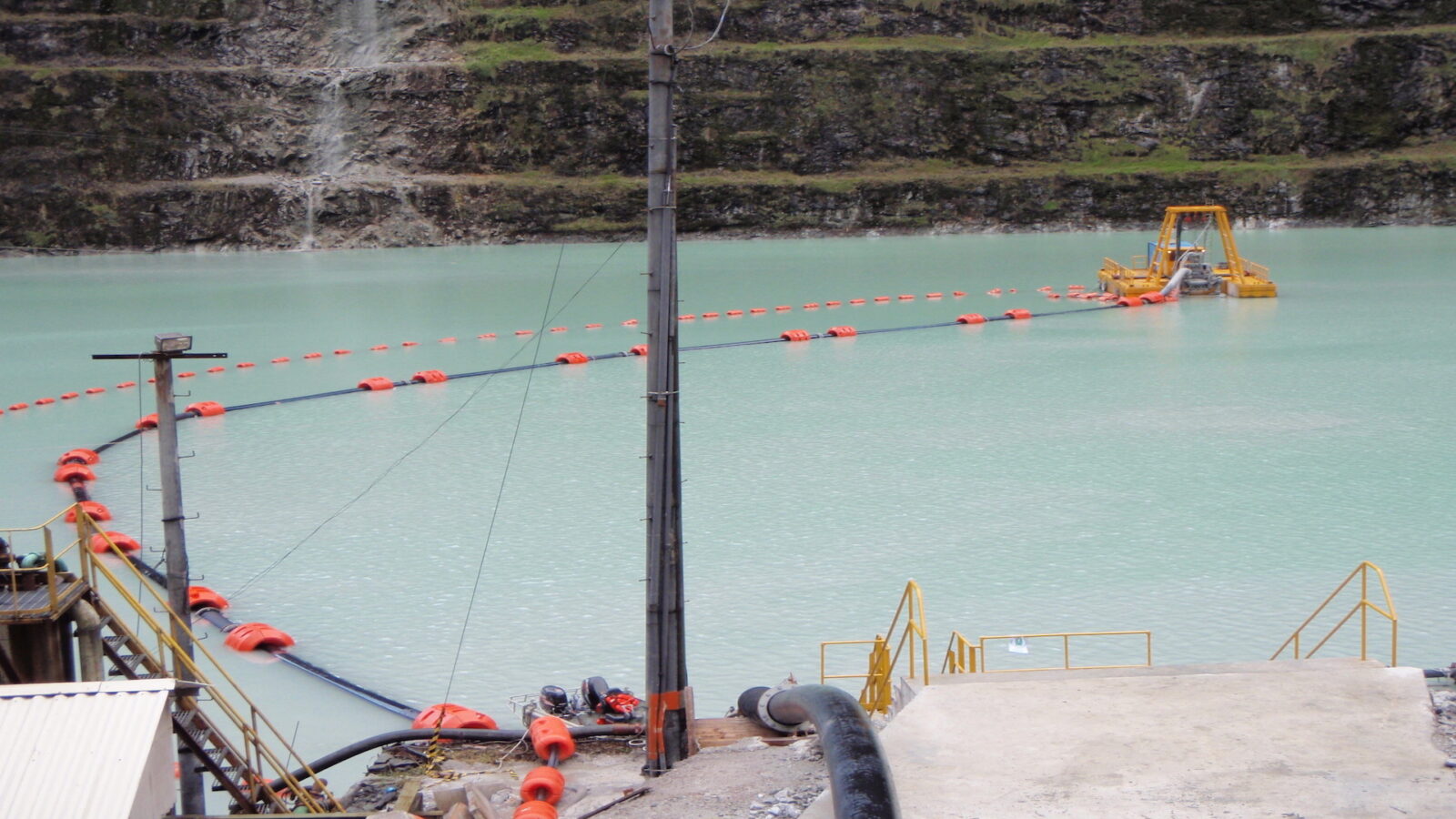

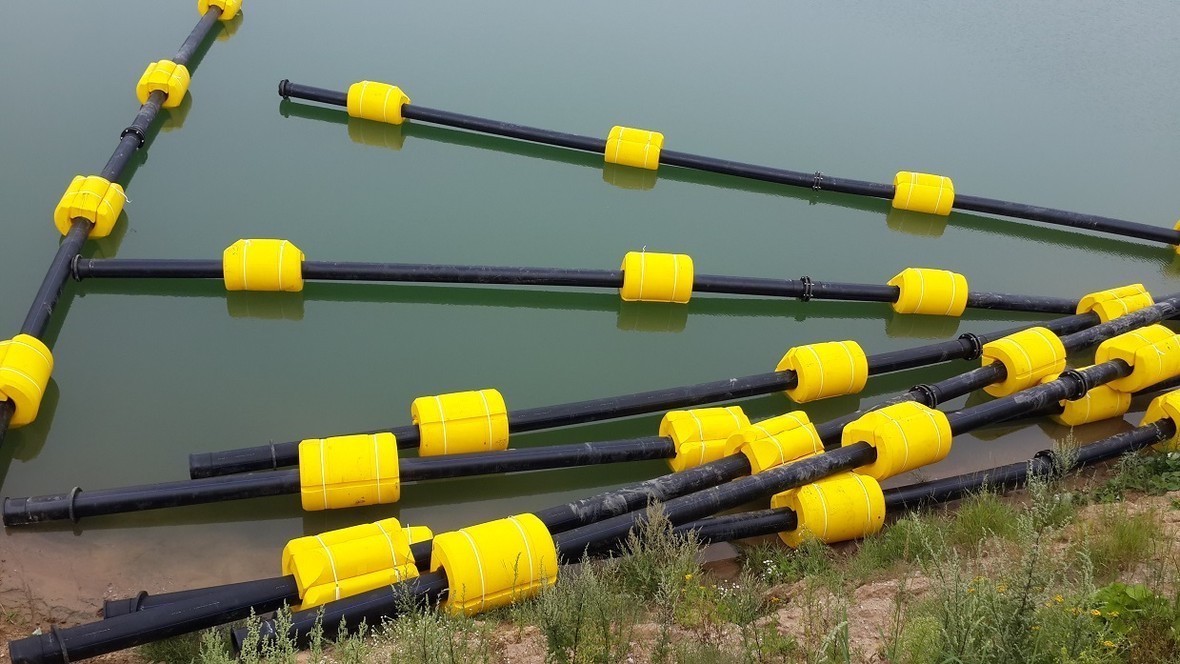

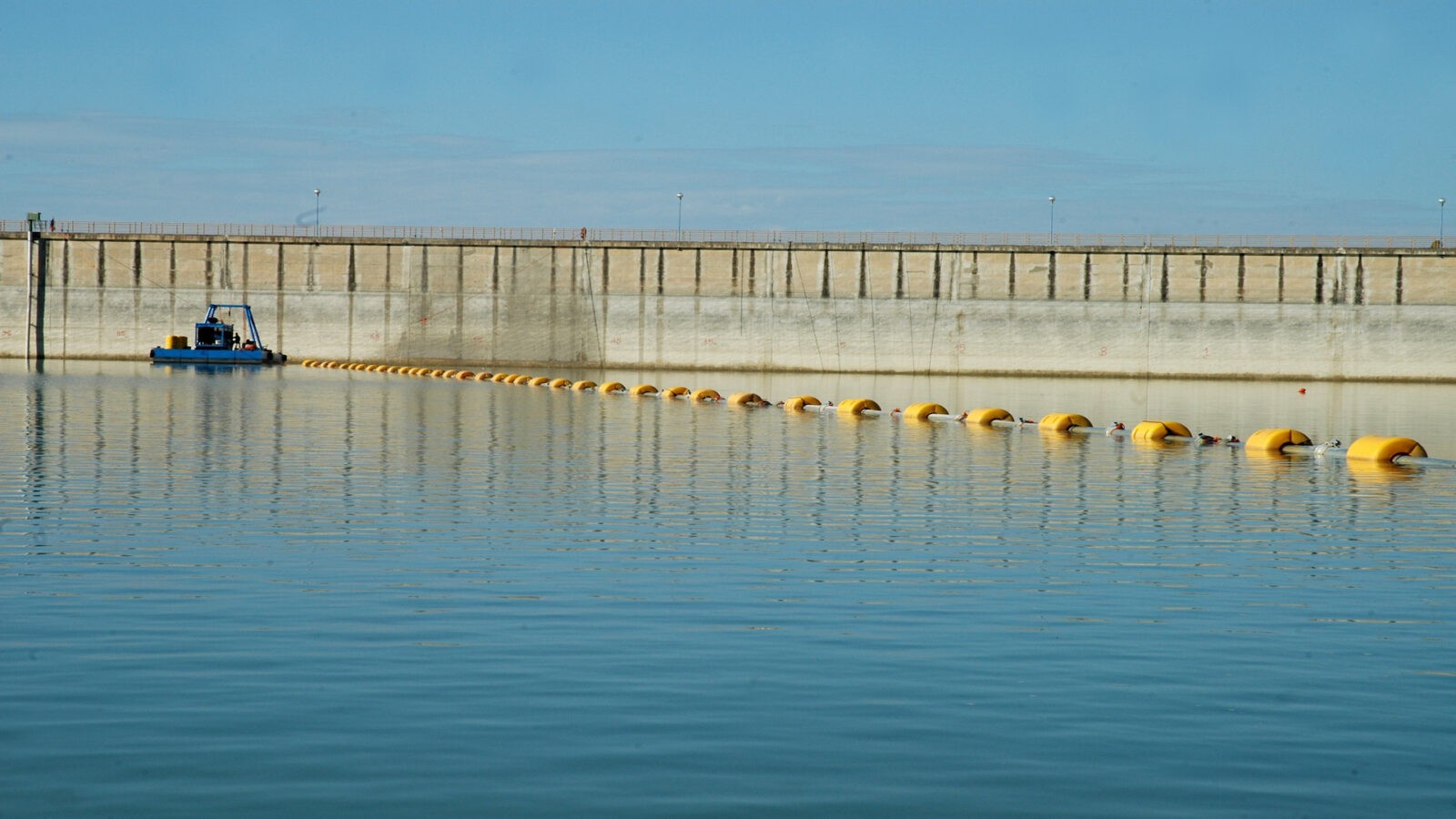

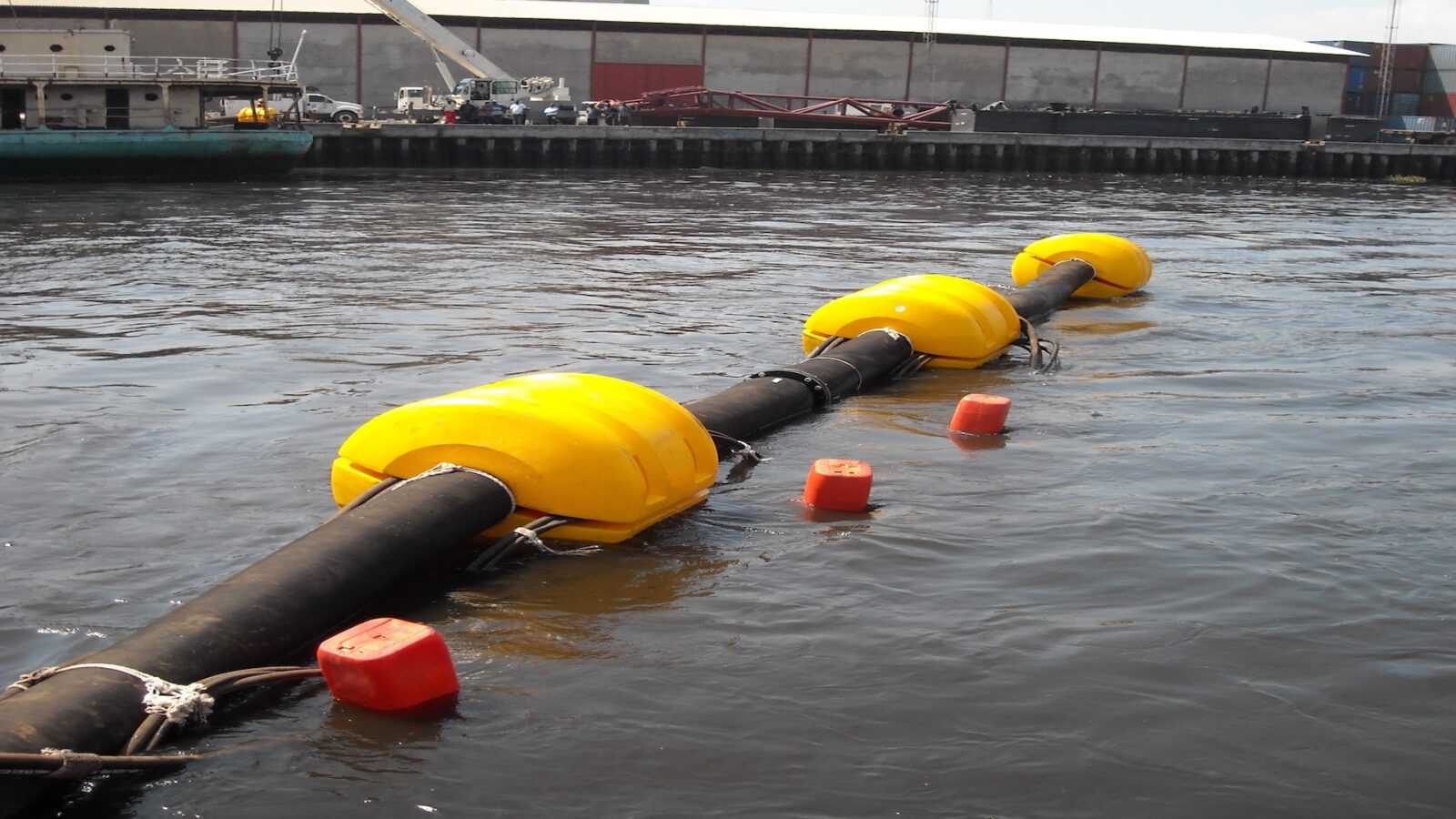

  1. Наиболее распространенный вид — ПЛАСТИКОВАЯ ТРУБА С ГИБКИМИ ВСТАВКАМИ РЕЗИНОВОЙ ТРУБЫ И ПЛАСТИКОВЫЕ ПОПЛАВКИ.

Пластиковая труба и резиновая труба соединяются через поворотные фланцы для быстрого монтажа и переналадки. Секции пластиковой трубы длиной до 12 метров в зависимости от диаметра трубы. Количество пластиковых поплавков рассчитывается исходя из плавучести поплавка. Монтаж плавучих пульпопроводов производится на поплавках, количество которых зависит от длины пульпопровода и массы транспортируемого вещества.

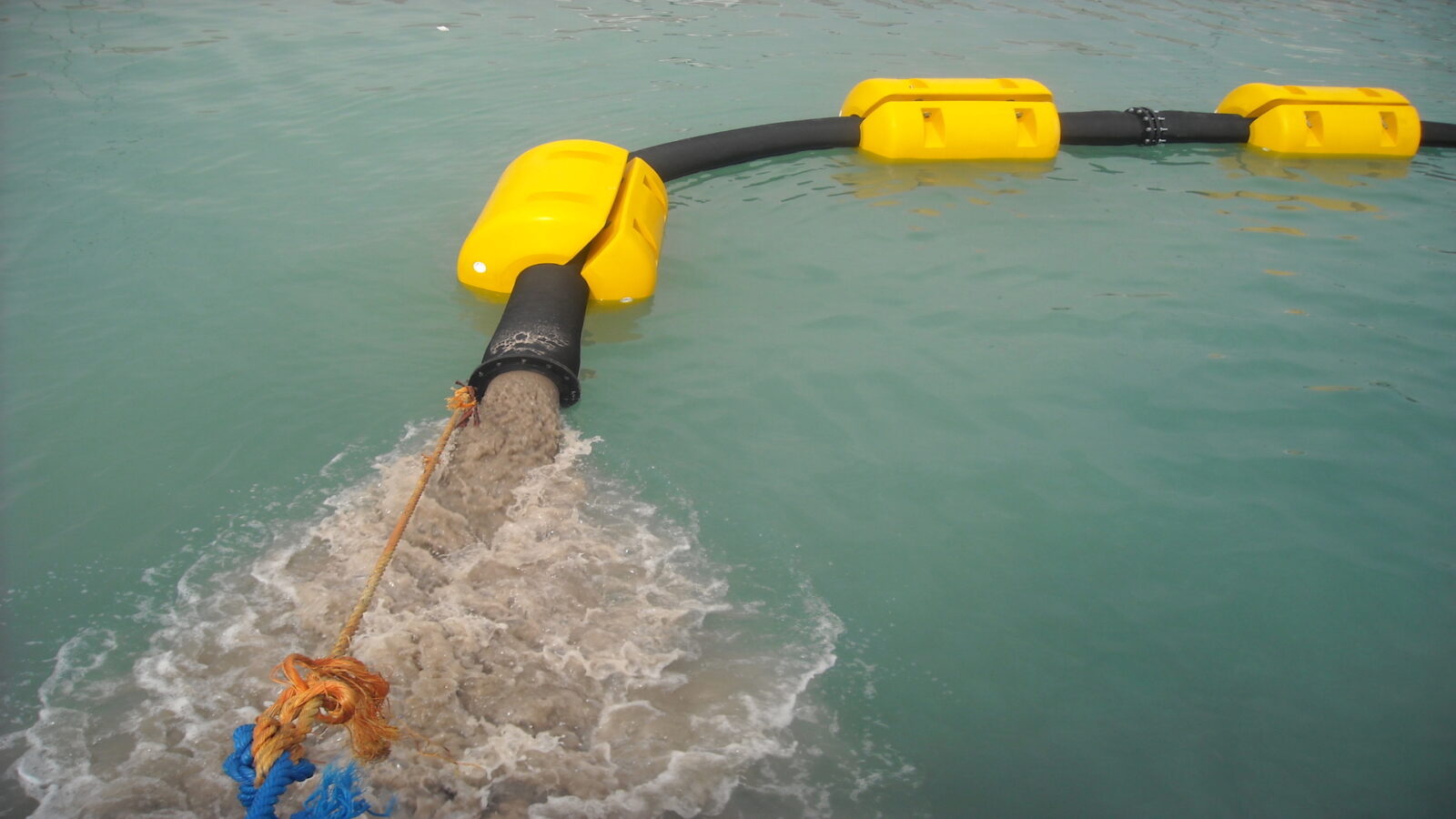

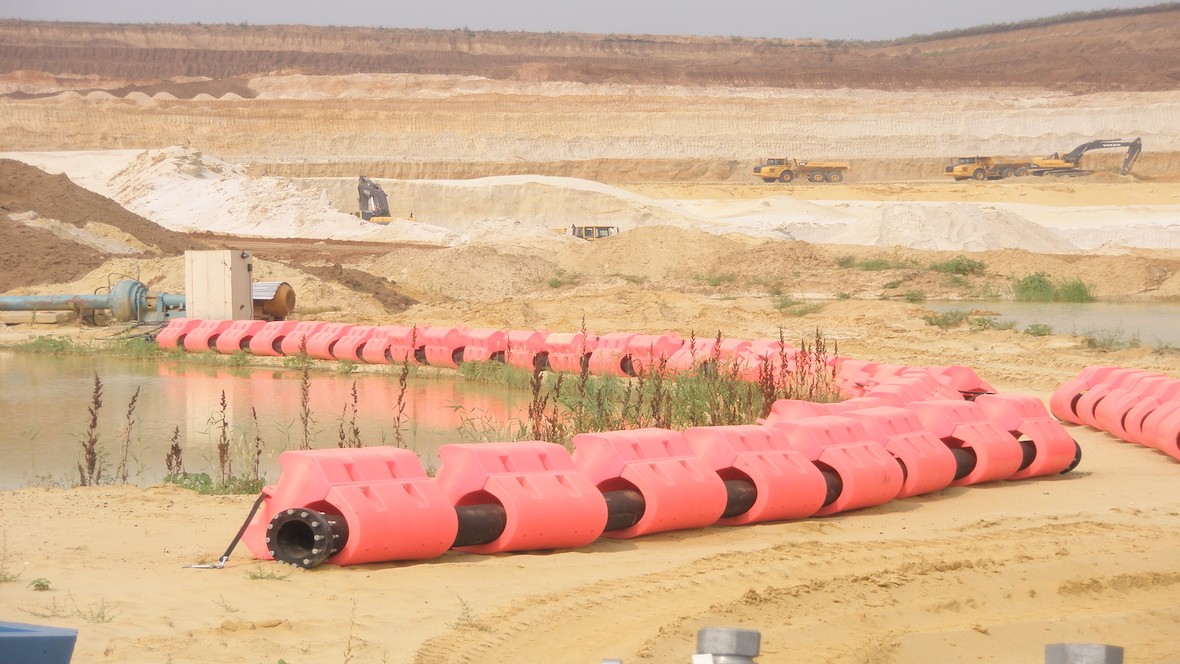

Пластиковый поплавок пульпопровода изготовлен из полиэтилена, рабочая температура от -40°С до +60°С. Пластиковый поплавок может быть разной формы и видов (в зависимости от диаметра):

  1. без пенонаполнения;
  2. частично пенонаполненный;
  3. полностью пенонаполненный (необходим при эксплуатации в зимний период для лучшей плавучести).

Пластиковые поплавки фиксируются на трубе при помощи ПП ленты, что обеспечивает достаточную силу фиксации.

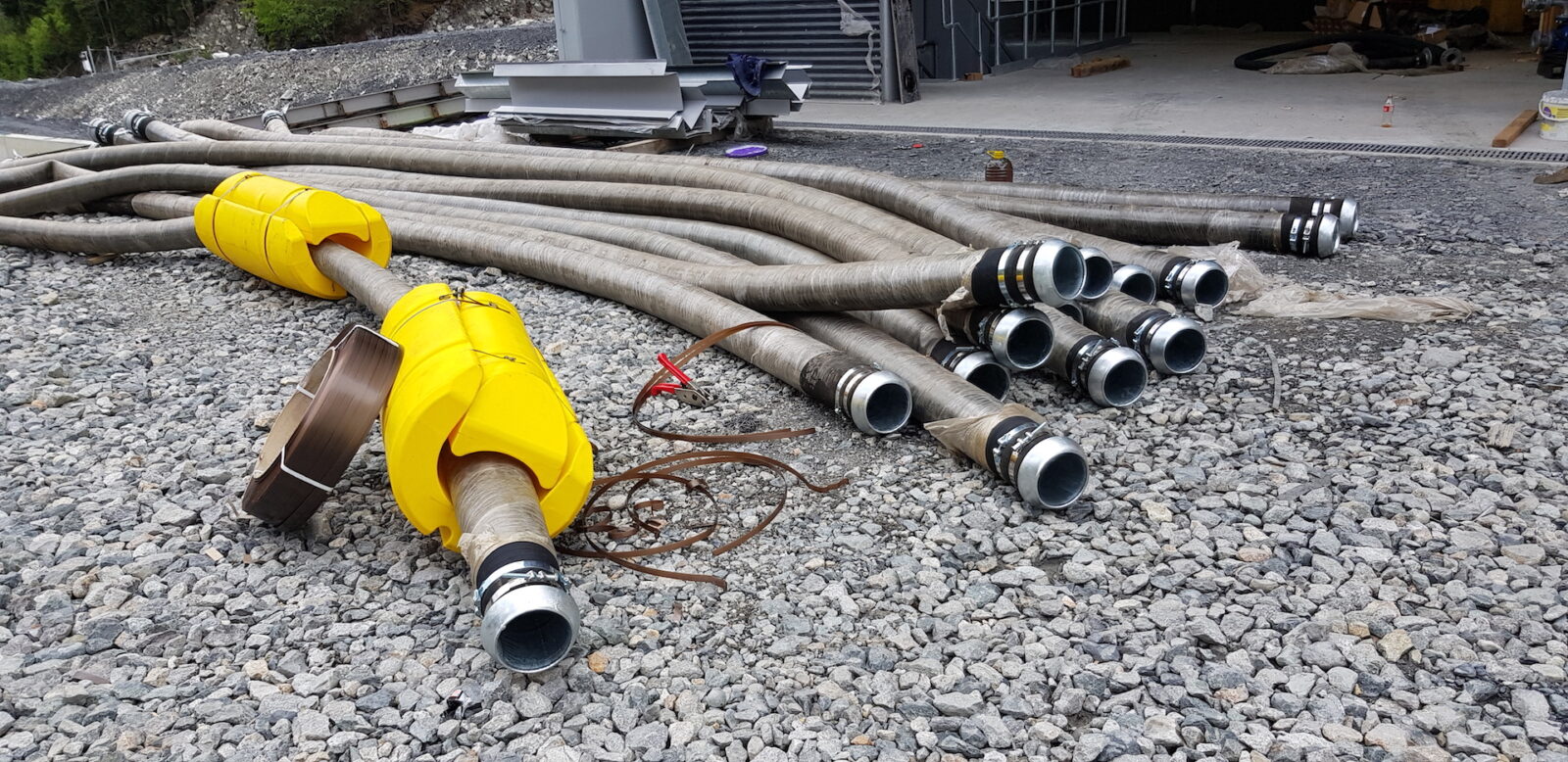

2) ГИБКИЙ РЕЗИНОТКАНЕВЫЙ ПУЛЬПОПРОВОД

Применяется при подсоединении земснарядов с наземным пульпопроводом. Резинотканевый пульпопровод может служить единым пульпопроводом в зависимости от применения земснаряда. Гибкие пульпопроводы обладают меньшим ресурсом по сравнению со стальными и пластиковыми, но имеют малый вес, легкость сборки и разборки, а также удобство в эксплуатации. Резинотканевые пульпопроводы позволяют перемещать гидросмеси повышенной концентрации (до 50% по твердому). Не требует наличия металлических понтонов.

Конструкция обеспечивает безаварийную эксплуатацию линии транспортировки, легкость монтажа, продолжительное использование в составе как отечественной, так и зарубежной дноуглубительной техники, исключает гидропотери. Плавучая резинотканевая труба успешно эксплуатируется в стесненных условиях закрытых водоемов. Секция пульпопровода состоит из резинотканевой трубы с прикрепленным к ней пластиковым или иным поплавком с быстроразъемным соединением или поворотными фланцами.

Для получения консультации по выбору плавучего пульпопровода обратитесь по тел: +38-050-442-78-29 Виталий КОНСУЛЬТАЦИЯ

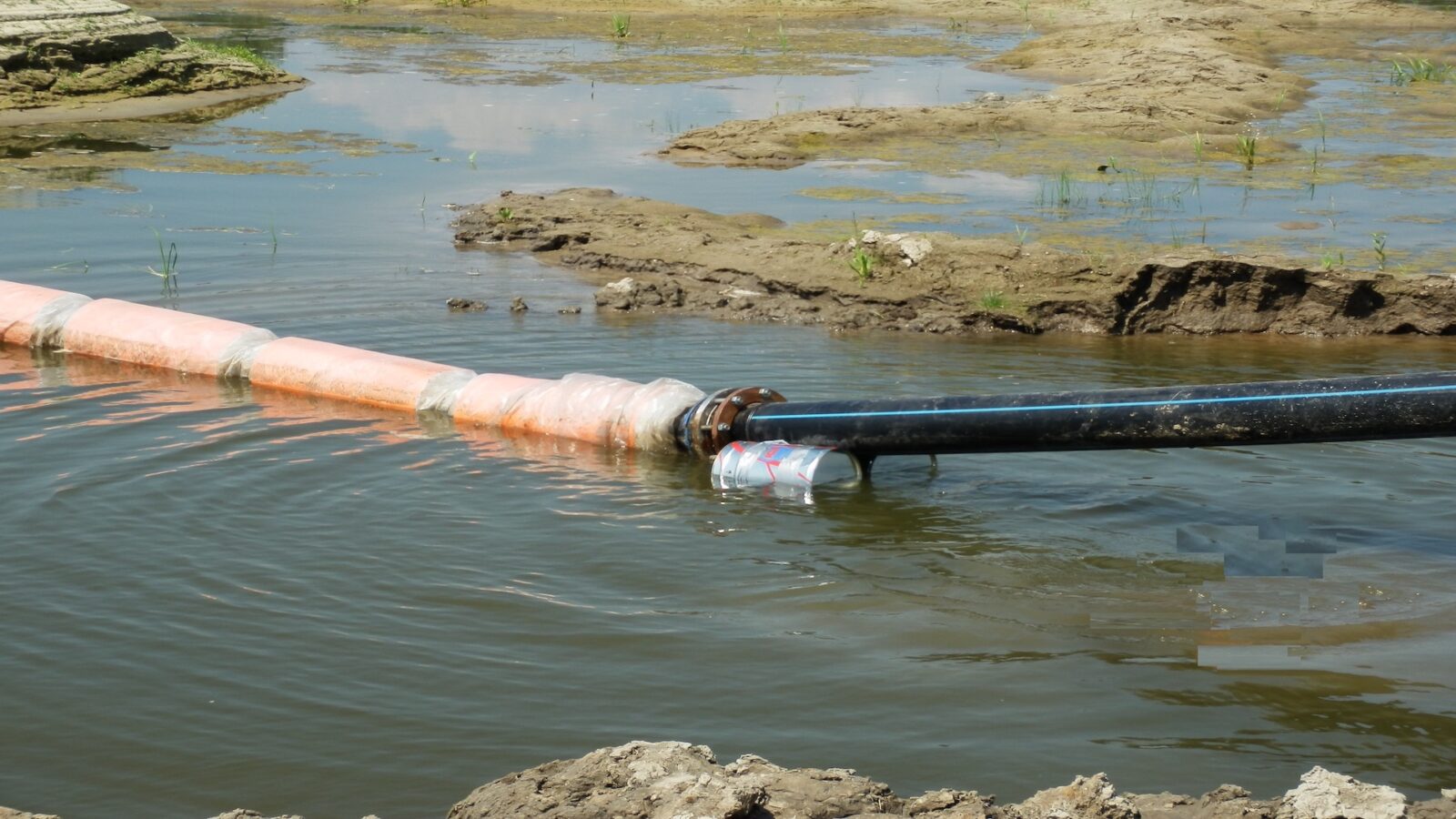

3) ПЛАВУЧИЙ ПУЛЬПОПРОВОД С ЦЕЛЬНОНАВИТЫМ ПОПЛАВКОМ.

Внешняя часть трубопровода изготовлена на основе резины из синтетического каучука и имеет интегрированные навитые поплавки с вспененного материала по всей длине трубопровода. Такой пульпопровод обеспечивает запас плавучести трубопровода не менее 10% при полном заполнении грунтом.

Самыми удобными в использовании, простыми в монтаже, а также стойкими к абразивному износу признаны резинотканевые пульпопроводы. Но к сожалению, эти уникальные особенности обходятся недешево. Поэтому, при добыче песка и дноуглубительных работах, где требуется транспортировка грунтов на большие расстояния, могут комбинироваться стальные, ПЕ и резинотканевые трубы, в зависимости от необходимых свойств участка грунтопровода.

Наша компания реализует резинотканевый пульпопровод разных модификаций дноуглубительной техники, учитывая особенности объектов гидромеханизации и основные проблемы, препятствующие успешной работе:

— плавающий пульпопровод для эксплуатации в морских и речных условиях;

— плавающие пульпопроводы для эксплуатации в карьерных условиях.

Именно износостойкие плавающие трубопроводы позволяют добывать большие объемы грунта как в составе дизельного, так и электрического земснаряда (с возможностью прокладки электрического кабеля).

Труба резиновая и комплектующие к ней используются для проведения таких видов работ в сфере гидромеханизации как:

— дноуглубление;

— расчистка русел рек;

— коммерческая добыча песка;

— намыв территорий.

Продукция Компании Dragflow отвечает всем требованиям и потребностям, существующим в направлении гидромеханизации.

Износостойкие резинотканевые трубопроводы универсальны, так как подходят для различных областей их использования. Конструктивно резинотканевая труба — изделие, состоящее из внутренней износостойкой камеры, тканевого силового каркаса, внешнего защитного резинового слоя.

Плавающий пульпопровод обеспечивает высокие показатели производительности, бесперебойную работу без технического обслуживания во время эксплуатации.

Виды перекачиваемых материалов:

— песок разных категорий крупности;

— песчано-гравийная смесь;

Пульпопровод резинотканевый используется на объектах в Европе и СНГ, с которыми сотрудничает наша компания. Широкое использование нашей продукции — показатель успешной работы предприятия.
